測深とは、海や港湾・沿岸部の水中地形を正確に把握するための測量技術のことを指し、 水深や地形の変化、障害物の有無を調査し、港湾整備や海洋構造物の設計・施工・維持管理など幅広い分野で活用されています。 測深は音波を利用した「音響測深技術」を中心に行われ、対象エリアや精度要件に応じて マルチビーム測深、シングルビーム測深、レッド測深などの手法を組み合わせて実施します。

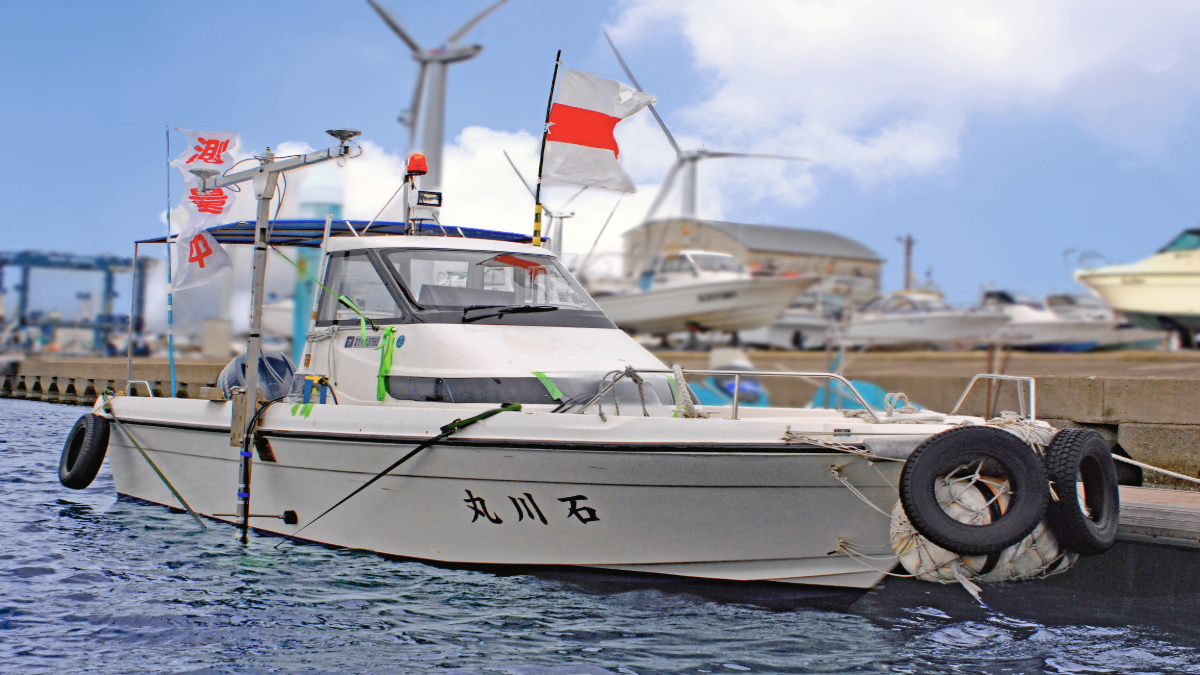

私たちは、自社保有の測量船を活用し、
あらゆる水域における高精度な水深測量を実現しています。

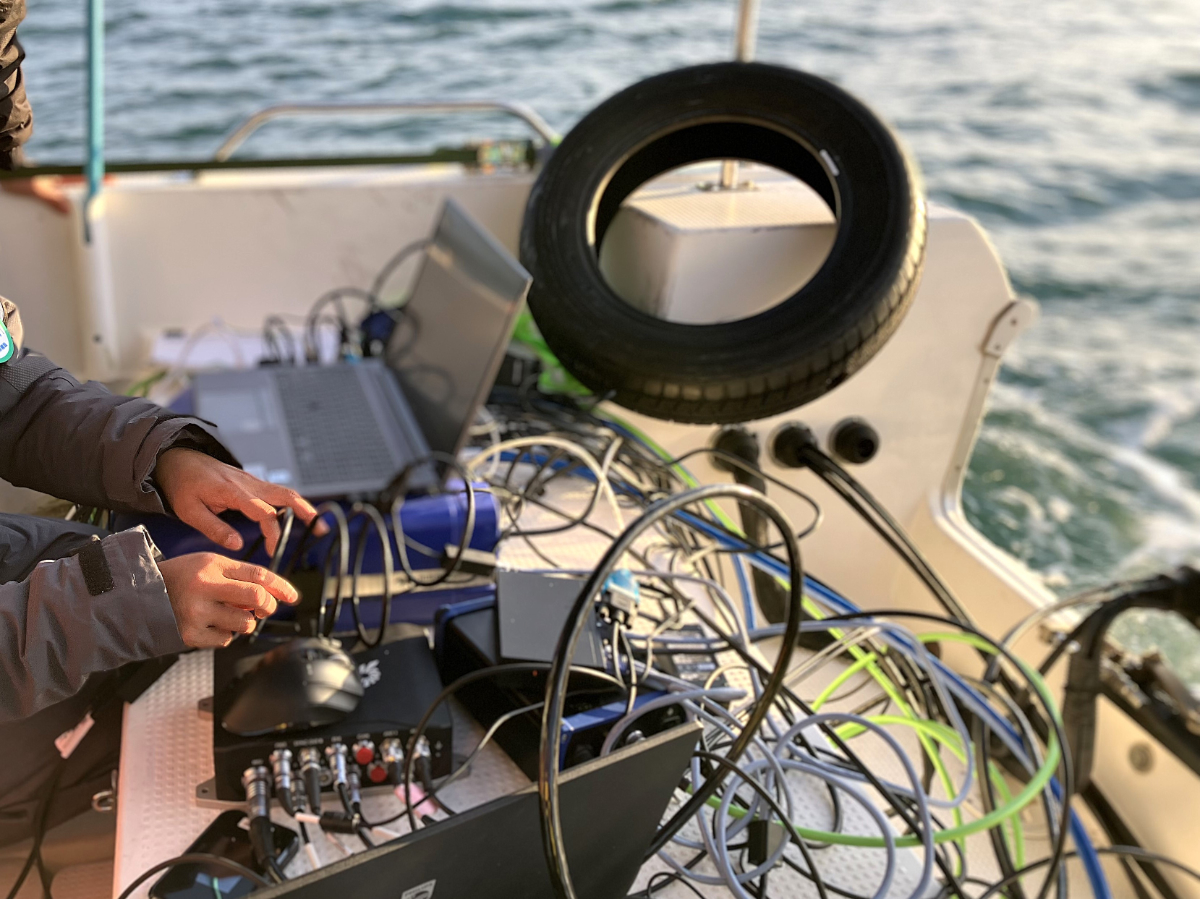

2台のマルチビーム測深機とシングルビーム測深機を保有しており、
様々な調査環境に対応できる機動力と測量精度を備えています。
最新の技術と確かな実績で、港湾の水深測量、水産調査・管理、
海底パイプラインや洋上風力発電設備の維持管理、ダム湖や沈没船の調査、海洋研究など、
多岐にわたるニーズに対応いたします。

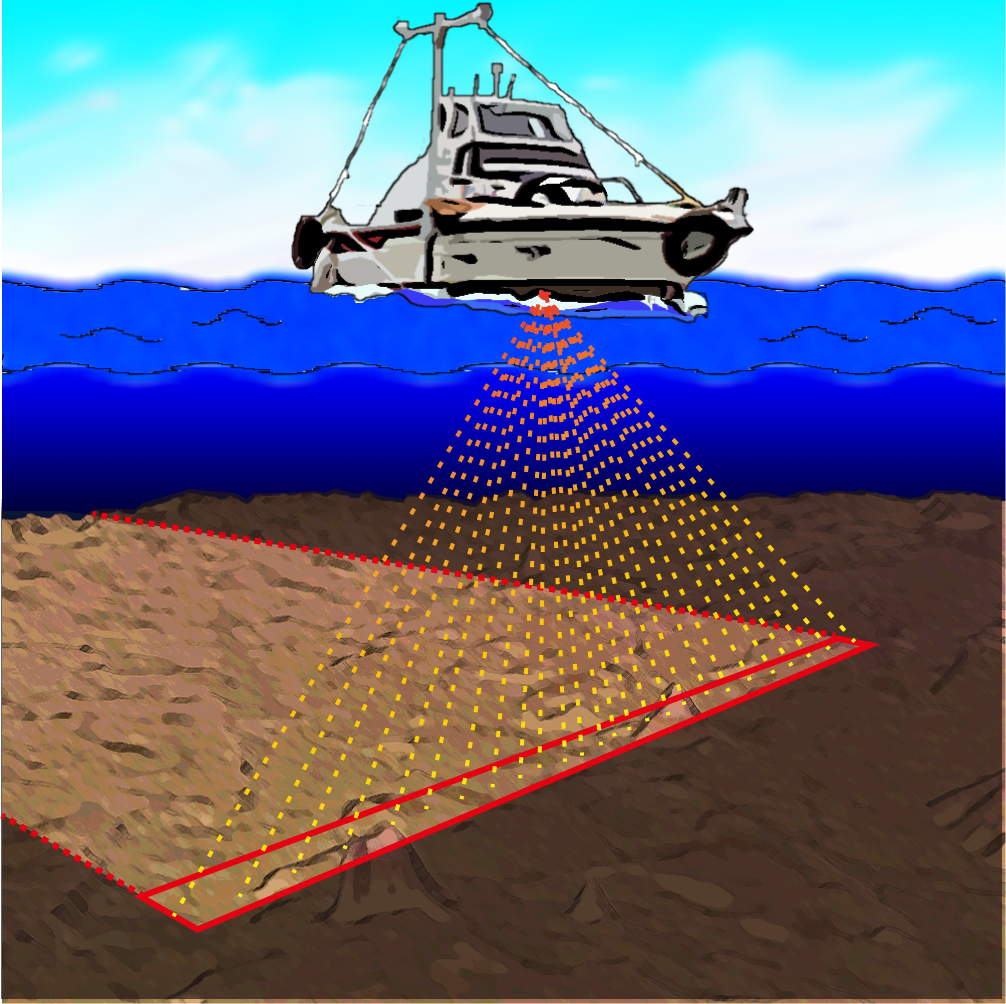

マルチビーム測深システムは、海底地形を測定するための非常に効果的な水路測量技術です。
この手法では、単一の送受波器から複数の音波を発信し、一度に広範囲の海底をカバーします。
音波が海底に反射して戻ってくる時間を測定することで、広がりを持った水深を連続的に算出します。
マルチビーム測深システムは、高解像度で詳細な海底地形図を作成することが可能で、漁礁や岩礁、沈没船、海底の起伏などの水中地形を明確に把握できます。
この手法は、港湾の水深測量、水産調査・管理、海底パイプラインや洋上風力発電設備の維持管理など、さまざまな用途に不可欠です。
さらに、ダム湖や沈没船の調査、海洋研究などにも活用され、幅広い産業や環境管理のための詳細な地図やデータを提供します。
1. 広範囲のカバーと迅速なデータ取得
2. 高解像度の詳細マッピング
3. 包括的な海底地形図の作成
4. 複雑な地形でも高精度に測定
5. 多用途性

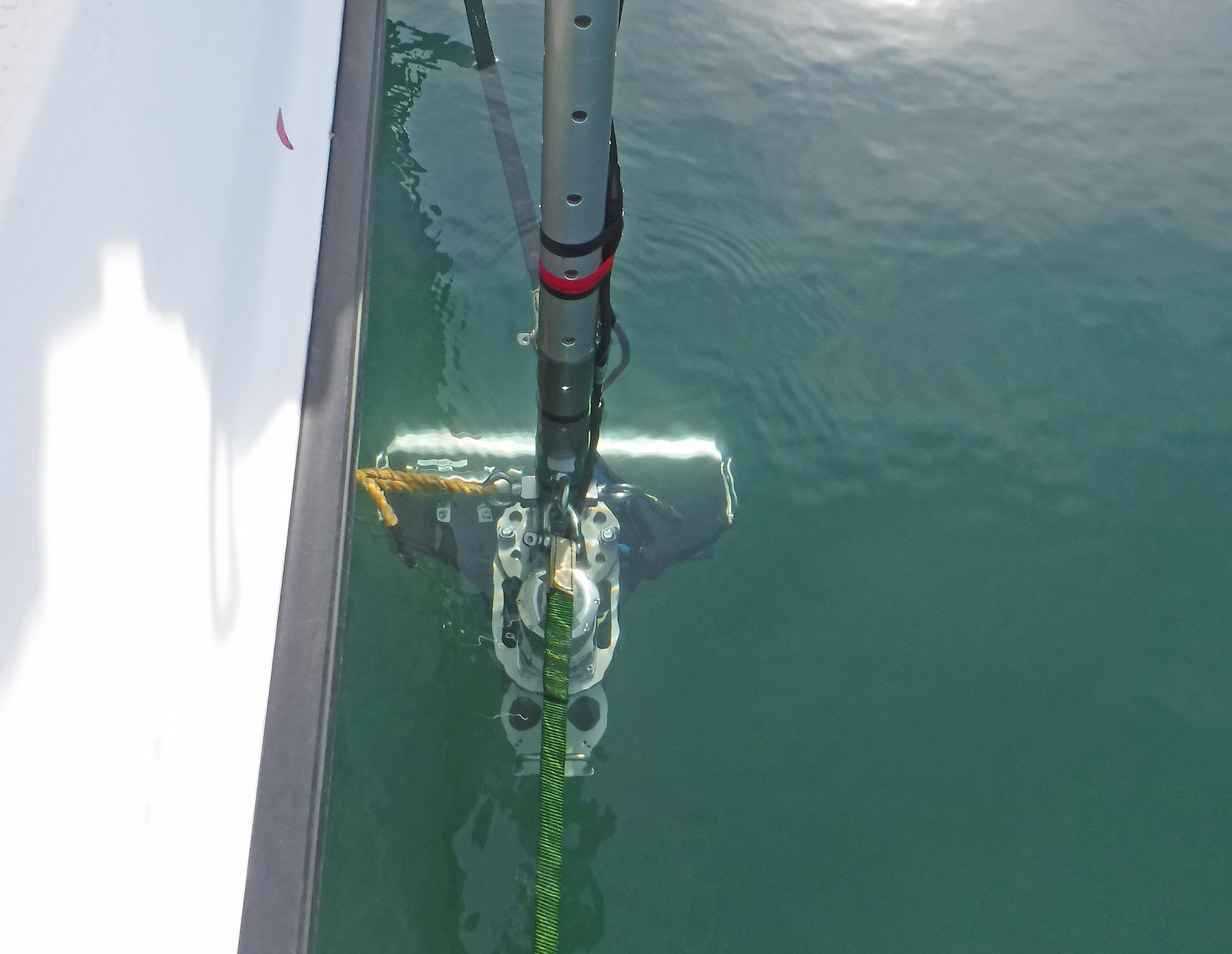

[使用機器]
i-Construction対応
R2 Sonic: Sonic 2020
Teledyne Reson: T50

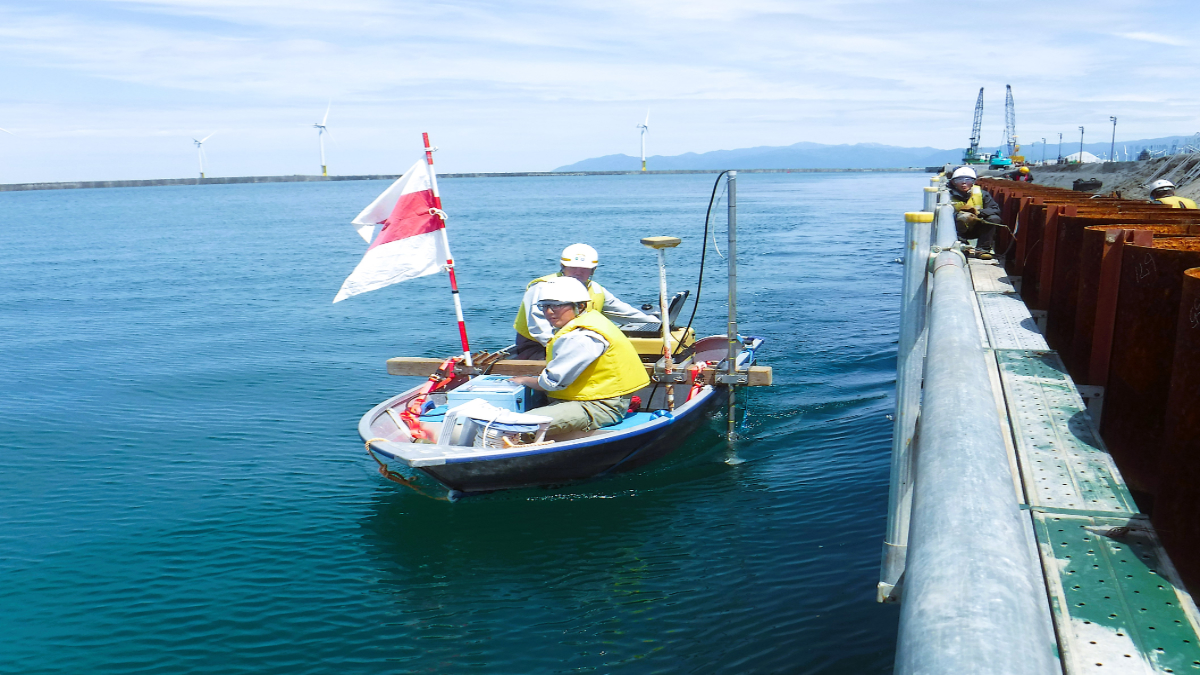

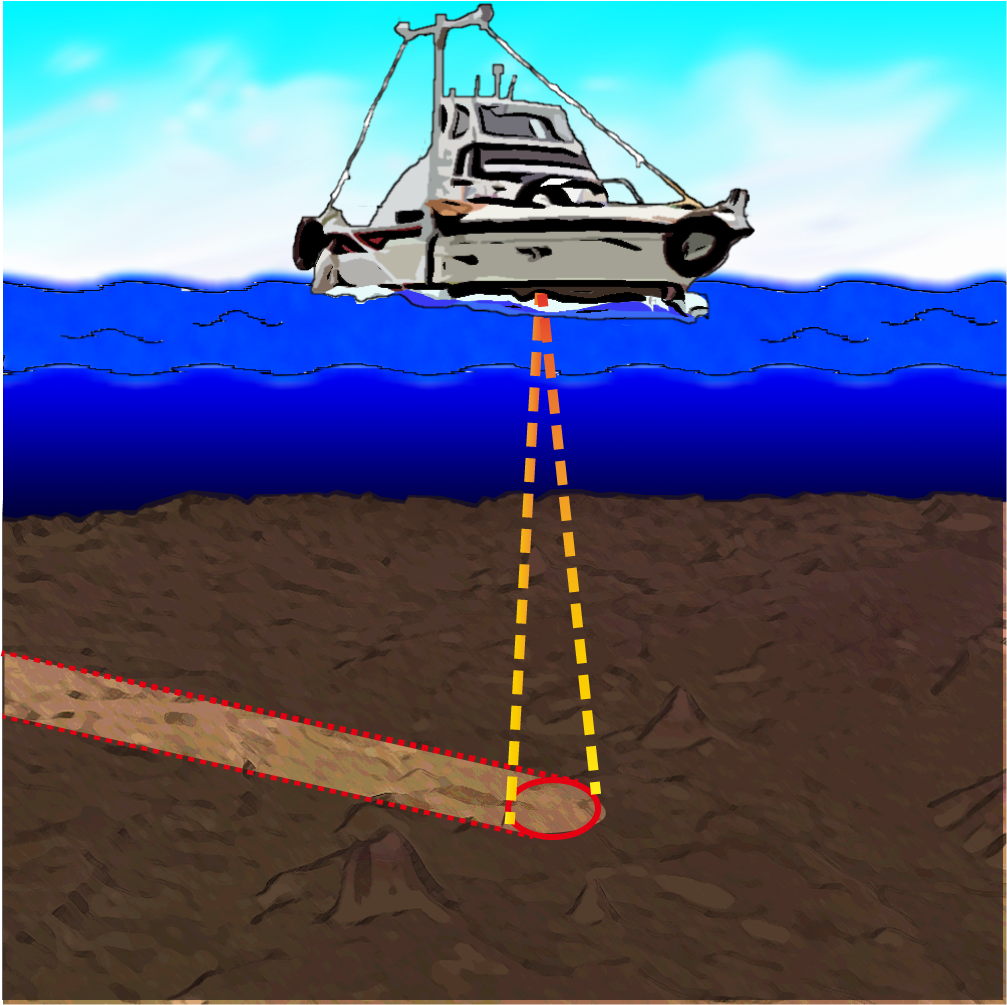

シングルビーム測深は、海底の水深を特定の線上で測定する水路測量手法です。
この技術では、船に搭載された送受波器から単一の音波を発信し、海底に反射して戻ってくる時間を測定することで、
連続的に水深を算出します。
シングルビーム測深は、浚渫作業、港湾の維持管理、沿岸域の管理などで重要なデータを提供し、水深プロファイリングや航行支援、簡易な水中マッピングに活用されます。
マルチビーム測深のように広範囲をカバーすることはできませんが、スポット的な測量が可能です。
1. 特定地点のスポット測定
2. コスト効率が良い
3. 柔軟な適用性
[使用機器]
i-Construction対応

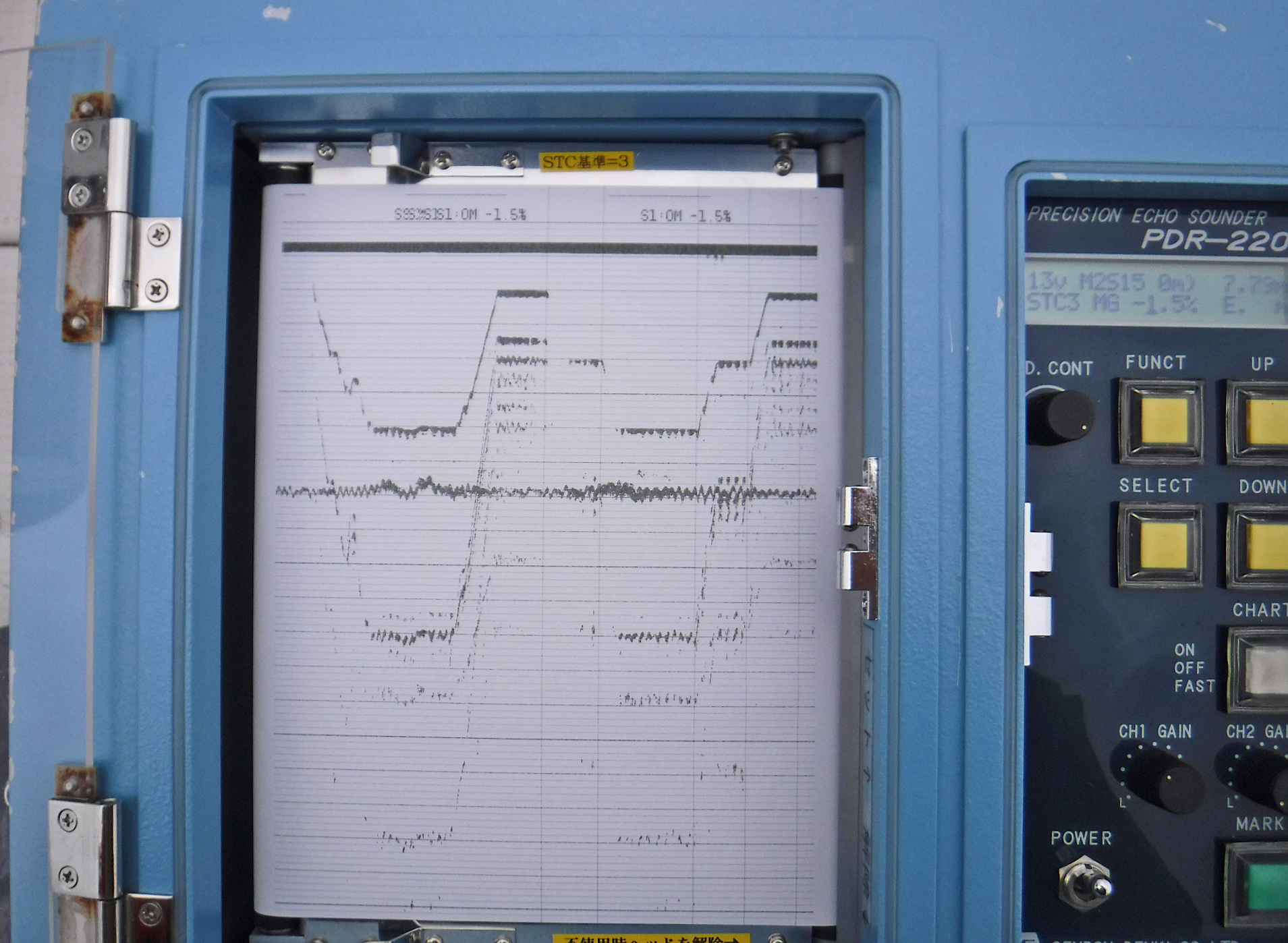

千本電気: PDR2200

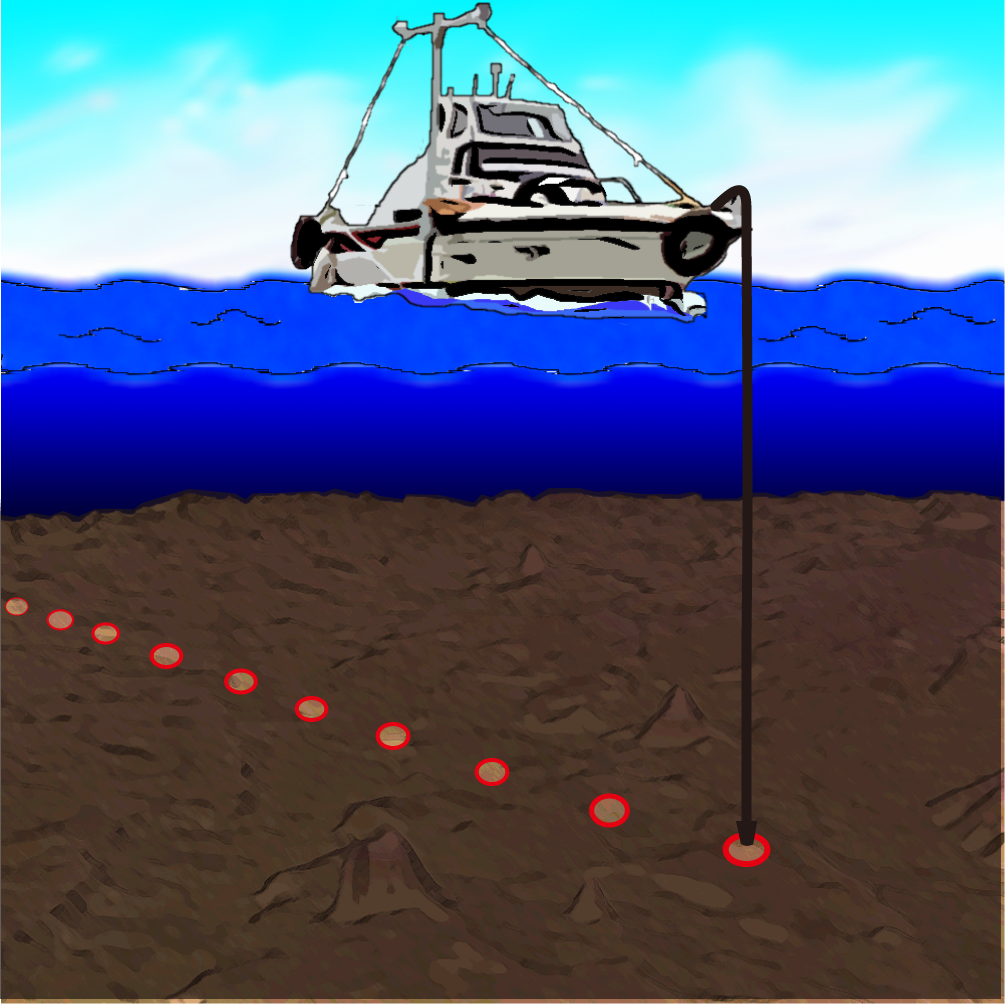

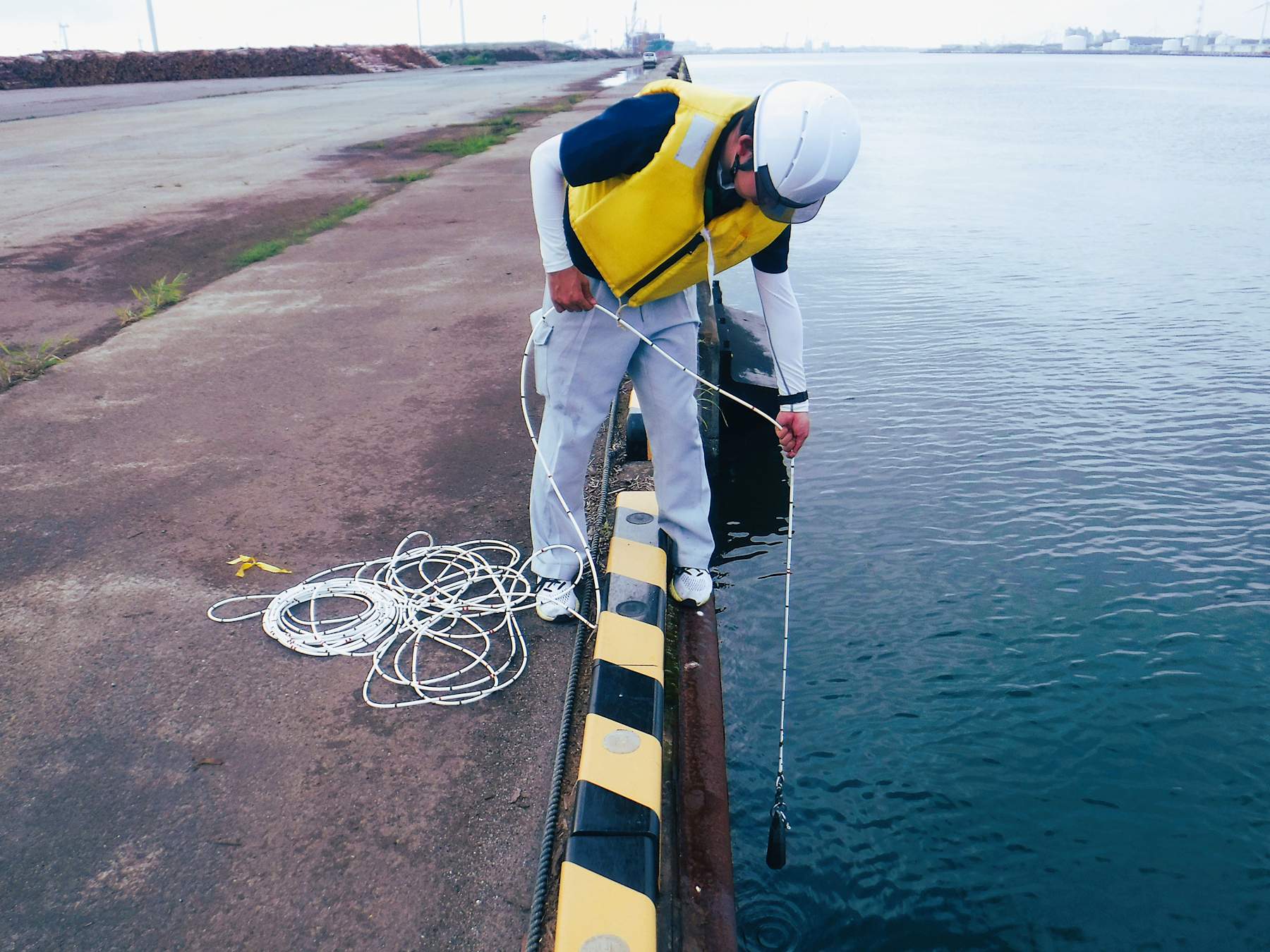

鉛線測深は、現代のソナー技術が登場する以前に使用されていた伝統的な水深測定方法です。
この手法では、錘を付けたロープを船から海底まで垂らし、ロープの長さを測定することでその地点の水深を算出します。
鉛線測深は、シンプルで低コストな手法ですが、シングルビームやマルチビーム測深と比較すると、測定の精度やカバー範囲が限られます。
それでも、小型船舶向けの航海用海図作成や、音響測深機器が使用できない特定の環境、
例えば岸壁周囲で消波ブロックなどが広がっており小型船舶でも入れないような場所での測量において、今でも活用されています。
